地址: 广东省东莞市振安中路342号
电话：0769-85093295
0769-81885035
传真：0769-85093195
QQ ：2951798730
邮箱：2951798730@qq.com
|
进口氧化铝铜棒C15760 进口氧化铝铜棒C15760 进口氧化铝铜棒C15760 进口氧化铝铜棒C15760 进口氧化铝铜棒C15760
点焊镍带不粘结——氧化铝铜电极
点焊黄铜不粘结——氧化铝铜电极
点焊铝合金不粘结——氧化铝铜电极
弥散强化铜合金又称氧化铝铜（Cu-Al2O3）是一种优异的高强、高导材料。由于纳米级Al2O3对基体铜的弥散强化作用，该合金具有高强度、高硬度、高导电率及高软化温度等特性。
弥散强化铜的性能来源于加入的氧化铝。氧化铝颗粒的尺寸仅为3～12纳米，颗粒间距约为50～100纳米，其热稳定性极好，甚至在接近铜熔点的温度下仍然能保持去原来的粒度和颗粒间距；弥散相的加入量只占基体极小的体积分数，几乎不影响基体金属固有的物理化学性质；因此，其软化温度高达930℃，同时导电和导热以及硬度和强度都能保持得很好。
 弥散铜棒
其特点如下： 组织稳定，无相变。屈服强度和抗拉强度高。常温硬度高，随着温度升高，硬度下降幅度小，高温抗蠕变性能好。热、电传导率高。加工性能优良。软化温度高达930℃，是铜合金中比较高，但是低于钨铜（1000℃）导电率高达85%IACS，散热性能介于钨铜（220 W/m.k) 以及纯铜（390 W/m-k）之间。硬度超过HRB 84，强度高，疲劳性能和耐磨性能好。
主要用途 主要用于电阻焊电极头、电极帽、电焊轮、电极臂、切割及气保焊用的导电咀、真空开关、电气接插件、触头、服务领域 电工、电子及通讯 汽车、家电及容器制造、模具等。

电阻焊 氧化铝铜和紫铜的区别和选择：
铜合金系列：由于铜的导电率和导热率很高，又有突出的抗腐蚀性能，并且易于加工制造，在现代工业中得到广泛的应用。
而纯铜的屈服强度和疲劳强度都较低，在使用过程中受到了较大的限制，氧化铝铜（又称弥散强化铜）可以填补纯铜的缺点，现广泛应用于军工航天领域，电池，汽车，电子，电工，家电，五金等行业。尤其在电阻焊电极方面用得最为广泛，显示出超凡的焊接性能。 球面电极——用于轻合金，耐热合金的点焊； 偏心电极——用于点焊搭边较小的工件； 平面电极——用于要求表面压痕较小的工件； 锥形电极——用于黑色金属。 普通的紫铜，铬锆铜，铬铜，锆铜用做电极时，在焊接带镀层金属：如镀锌钢板，镍片，镀镍带等。焊接时，电极中的铬、锆元素会和镀层中的锌、镍等活泼元素发生合金化，造成焊接表面迅速破坏、电极和工件粘粘严重，需要经常打磨、修理，磨损厉害，电极寿命减短，要经常更换电极，又费时间，又费金钱，造成效率低下。 而氧化铝铜（又称弥散强化铜），具有很好的高温性能（软化温度大于930度），综合各方面性能都很优异，在焊接过程中，是普通的紫铜，铬锆铜，铬铜，锆铜电极寿命的6倍。在焊接镀层金属时，电极不易变形，不粘接，接触火花小，不发黑，焊点美观，无明显凹痕，显示出其超强的焊接性能优势，是目前最好的电极材料。   由于镀层（锌、铅、镍、锡等）钢板具有很强的抗腐蚀性，使其在工业产品（五金，汽车，电池，仪器仪表）领域中被广泛采用，在焊接设备选择上，通常采用电阻焊点焊，但在焊接时经常出现焊点发黄，电极头与焊接的金属粘附严重。 氧化铝铜具有高硬度（HRB80-85），高导电率（IACS85-95），高软化温度（900度以上），因此在高温情况下使用，其氧化铝分子工作稳定，不会出现电极严重软化，使用寿命是一般铜合金的4-6倍。 氧化铝铜特别适合点焊：镍片（带），镀镍片，不锈钢带，铝镍复合带，镀锌板，合金丝，铜片等金属材料。是电池生产，加工，五金，汽车行业最为理想的电极材料。合金牌号 含Al2O3(wt%) 洛氏硬度(HRB) 导电率(%lACS) 抗拉强度(MPa)

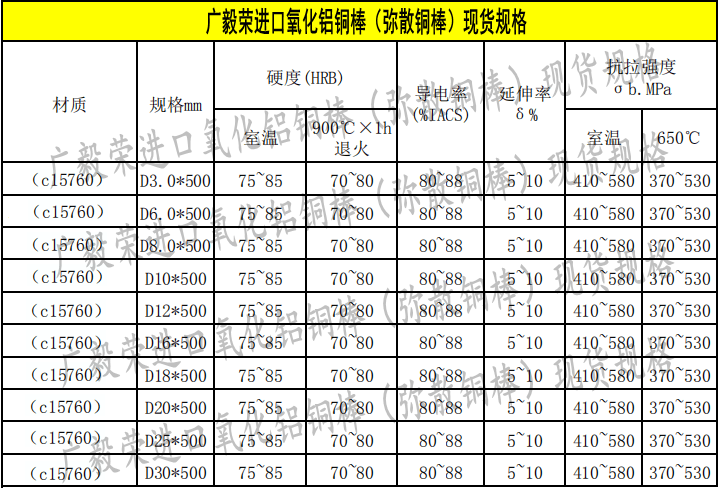

C15715 0.15 68 92 480
C15740 0.25 72 87 540
C15760 0.60 80 78 620
 |
